Вакуумная дисковая сушилка

Сушка дисковая вакуумная является важным этапом во многих химико-технологических и перерабатывающих процессах, где необходимо удалить остаточную влагу и летучие компоненты из вязких, пастообразных или термочувствительных материалов. Эффективность данного процесса во многом определяется правильным выбором режима сушки, конструкцией оборудования и условиями тепло- и массообмена.

Процесс начинается с подачи материала в сушильный аппарат, который, как правило, выполняется в герметичном исполнении. Это обусловлено необходимостью предотвратить утечки летучих веществ, минимизировать контакт продукта с окружающей средой и обеспечить безопасную эксплуатацию оборудования. После загрузки материала камера герметизируется, создавая замкнутый объем, в котором можно контролировать давление, температуру и состав газовой среды.

Нагрев продукта в сушильных установках данного типа осуществляется непрямым способом. Тепло передается через поверхности нагрева — стенки аппарата, рубашку, полки или полые рабочие органы. В качестве теплоносителя обычно используются водяной пар, горячая вода или термомасло. Такой подход исключает прямой контакт теплоносителя с продуктом, что особенно важно при работе с чувствительными или загрязняемыми материалами. Передача тепла через стенку обеспечивает более мягкий и контролируемый режим нагрева.

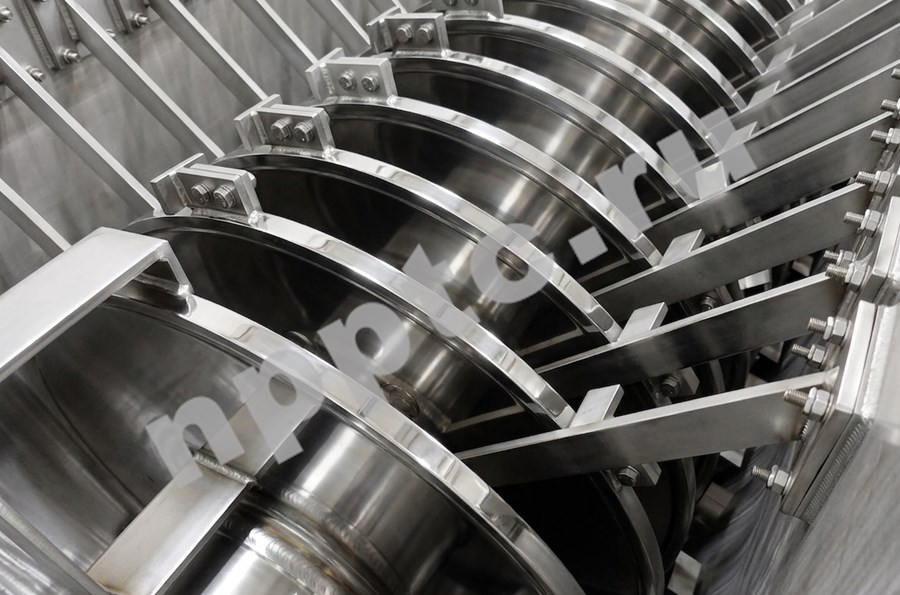

По мере подвода тепла начинается процесс испарения влаги и растворителей. Испарение происходит как с поверхности материала, так и из его внутреннего объема, что особенно характерно для пористых или неоднородных структур. Для вязких и пастообразных продуктов данный процесс может быть затруднен из-за низкой диффузионной подвижности, поэтому в конструкции оборудования часто предусматриваются мешалки или скребковые механизмы. Перемешивание способствует обновлению поверхности испарения, выравниванию температуры по объему и предотвращению образования сухой корки, которая может препятствовать дальнейшему удалению влаги.

Образующиеся в процессе сушки пары удаляются из рабочей камеры с помощью вакуумной системы. Непрерывный отвод паров необходим для поддержания эффективного испарения, поскольку накопление паровой фазы снижает движущую силу процесса.

Завершение процесса сушки определяется достижением требуемой остаточной влажности или содержания растворителей в продукте. После этого подача тепла прекращается, а давление в аппарате плавно выравнивается до атмосферного (если процесс проводился под вакуумом). Плавность этого этапа особенно важна для предотвращения вспенивания или выброса материала. Далее высушенный продукт выгружается из аппарата и направляется на последующие стадии обработки или хранения.

Параметры	Значения
Расход концентрата на входе	от 200 до 250 кг/ч
Солесодержание концентрата на входе	от 200 до 400 г/л
Температура концентрата на входе	от 20 до 80 °С
Давление концентрата на входе	не более 100 кПа
Степень обезвоживания концентрата	до порошкообразного состояния с влажностью не более 70%*
Температура порошка на выходе	+40°С
Дистанционное управление исполнительными устройствами в ручном режиме	предусмотрено
Автоматическое включение блокировок при выходе параметров процесса из допустимого диапазона значений	предусмотрено
Объём рабочей ёмкости	1,7 м3
Материал рабочей ёмкости	нержавеющая сталь
Объём ёмкости сбора конденсата	0,08 м3
Напряжение питания	380 В
Потребляемая мощность, не более	84 кВт
Время непрерывной работы	23 часа (8160 часов в год)
Срок службы	60 месяцев

* Степень обезвоживания зависит от процентного содержания H2O в концентрате. Конечное процентное содержания H2О в концентрате должно быть не менее 6% от изначального, но и не более 10%.
